電動膠球清洗裝置--技術要求
一、設備名稱：電動膠球清洗裝置
1.電動收球網
型號：LSHK-900
出入口直徑:2-φ920×10mm
高度:1800mm
凝汽器循環水壓力≥0.15-0.2MPa
電動執行機構規范：采用常州貝思特產品

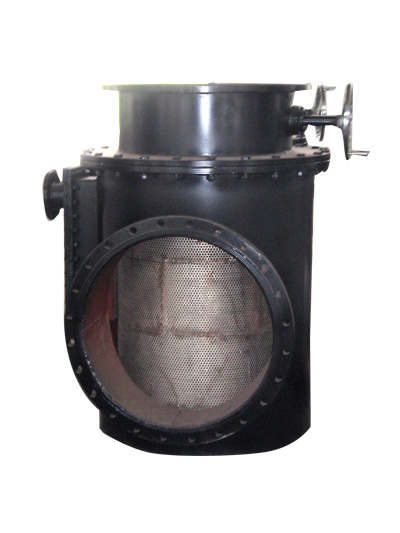

2. 電動二次濾網
出入口直徑:2-φ920×10mm
高度:1750mm
凝汽器循環水壓力≥0.15-0.2MPa
電動執行機構規范：采用江蘇泰星
3.膠球輸送泵
型號：JQ125-22
出入口通徑：進口DN125/出口DN 100
流 量:60T/H
揚 程:22m
效 率：≥98%
電動機規范：采用常州貝思特產品
4.電動裝球室
型號：LSHK-300
二、凝汽器技術數據
⑴凝汽器型式：單殼體、雙流程、表面式；
⑵凝汽器壓力：0.2MPa
⑶正常水溫(10℃)時汽側壓力：4.3kPa（a）
⑷最高水溫(35℃)時汽側壓力:4.9kPa（a）
⑸工作壓力：汽側—0.0049Mpa（a）,水側—0.196 Mpa(a)
⑹水室內允許最高工作壓力為0.196Mpa
⑺水側的設計壓力為0.4MPa。
⑻冷卻面積：4200m2
⑼冷卻管總根數：7054根
⑽冷卻管材質：304不銹鋼
⑾冷卻管規格：ø25×0.7（頂部圓周段）ø25×0.5（主凝結區）
三、凝汽器結構
①主凝結區安裝6506根ø25×0.5，
②空冷區548根ø25×0.7,
③管長L=7690mm,管材均為TP304，
④管子兩端脹焊連接在管板上，借中間管板支撐。
⑤汽機VWO工況時，凝汽器管內平均流速：≯2m/s
⑥循環冷卻水量：10500 t/h
⑦設計的清潔系數0.9
⑧汽機VWO工況時，凝汽器水阻：0.039Mpa
⑨循環水管道管徑×壁厚 :2-φ920×10 mm
